Le document d’insertion paysagère, référencé DP5-DP6, est un montage photo qui montre votre maison avant et après l’installation des panneaux solaires. C’est la pièce du dossier de déclaration préalable qui permet à l’instructeur — et éventuellement à l’Architecte des Bâtiments de France — de juger l’impact visuel du projet sur le bâtiment et son environnement. Ce guide vous explique comment prendre la bonne photo, comment réaliser le montage, et les erreurs à éviter.
À quoi servent les pièces DP5 et DP6 ?
La pièce DP5 est un « document graphique permettant d’apprécier l’insertion du projet dans son environnement ». Concrètement, c’est une vue du bâtiment avec les panneaux simulés. La pièce DP6 est un « document graphique permettant d’apprécier l’impact visuel du projet vu depuis l’espace public ». En pratique, les deux sont souvent combinées sur une seule page sous forme d’un montage avant/après.
Le montage avant/après montre côte à côte la photo de la façade telle qu’elle est aujourd’hui (« AVANT ») et la même photo avec les panneaux solaires ajoutés en simulation (« APRÈS »). L’instructeur compare les deux pour évaluer l’intégration visuelle des panneaux sur la toiture.
Comment prendre la photo
La qualité du montage dépend avant tout de la photo de départ. Voici les règles à suivre.
Photographiez la façade concernée par l’installation. Si les panneaux sont prévus sur le pan sud, prenez la photo depuis le côté sud de la maison. Le pan de toit doit être clairement visible sur la photo — si le toit n’est pas visible, le montage sera impossible.
Prenez la photo en pied. La photo doit montrer la maison entière ou au minimum la toiture complète avec suffisamment de contexte (sol, végétation, ciel). Évitez les gros plans qui ne montrent que le toit sans le reste du bâtiment.
Photographiez de face, pas en plongée ni en contre-plongée excessive. L’angle idéal est celui d’un piéton qui regarde la maison depuis la rue ou le jardin. La perspective naturelle doit montrer le pan de toit en légère plongée.
Privilégiez une bonne luminosité. Photo en journée, par temps clair si possible. Évitez les contre-jours (soleil derrière la maison) qui rendent le toit sombre et difficile à exploiter.
Format JPG ou PNG, résolution correcte. Une photo prise avec un smartphone récent en mode standard est amplement suffisante. Pas besoin de matériel professionnel.
Les deux méthodes pour réaliser le montage
Méthode 1 — Montage manuel avec un logiciel d’image
Vous pouvez réaliser le montage dans un logiciel de retouche (Canva, GIMP, Photoshop, PowerPoint) en dupliquant la photo, puis en ajoutant des rectangles sombres sur la copie pour représenter les panneaux. L’emplacement et la taille des rectangles doivent correspondre au plan de toiture (DP4).
Le défi principal est la perspective : les panneaux doivent suivre l’inclinaison du toit sur la photo. Un rectangle plat posé sur une toiture en perspective sera immédiatement repéré comme irréaliste par l’instructeur.
Comptez 30 minutes à 1 heure pour un montage correct, davantage si vous n’êtes pas à l’aise avec les outils de retouche.
Méthode 2 — Utiliser DPT Solaire
DPT Solaire propose deux modes pour réaliser le montage avant/après, chacun adapté à un contexte différent.
Le mode Vue photo (recommandé) utilise votre propre photo de façade. Vous chargez la photo, puis vous tracez les 4 coins du pan de toit sur l’image. L’application calcule automatiquement la perspective (transformation homographique) et vous demande les dimensions réelles du toit (largeur × profondeur en mètres). Vous ajoutez ensuite les blocs PV qui se positionnent automatiquement en respectant la perspective du toit. Le résultat est un montage réaliste directement sur votre photo.
💡 Si le pan de toit n’est pas photographable depuis le sol (maison encaissée, végétation dense, accès restreint), vous pouvez utiliser une capture de la vue 3D Google Maps comme photo de base. L’outil de traçage fonctionne de la même manière — il suffit que les 4 coins du toit soient visibles sur l’image.
Le mode Vue aérienne utilise l’image satellite IGN comme base. Les panneaux sont projetés sur la vue du dessus. Ce mode est toujours disponible (aucune photo nécessaire) et convient aux grands projets ou aux pentes de toit non visibles en façade. Il est plus rapide mais moins convaincant visuellement que le mode photo.

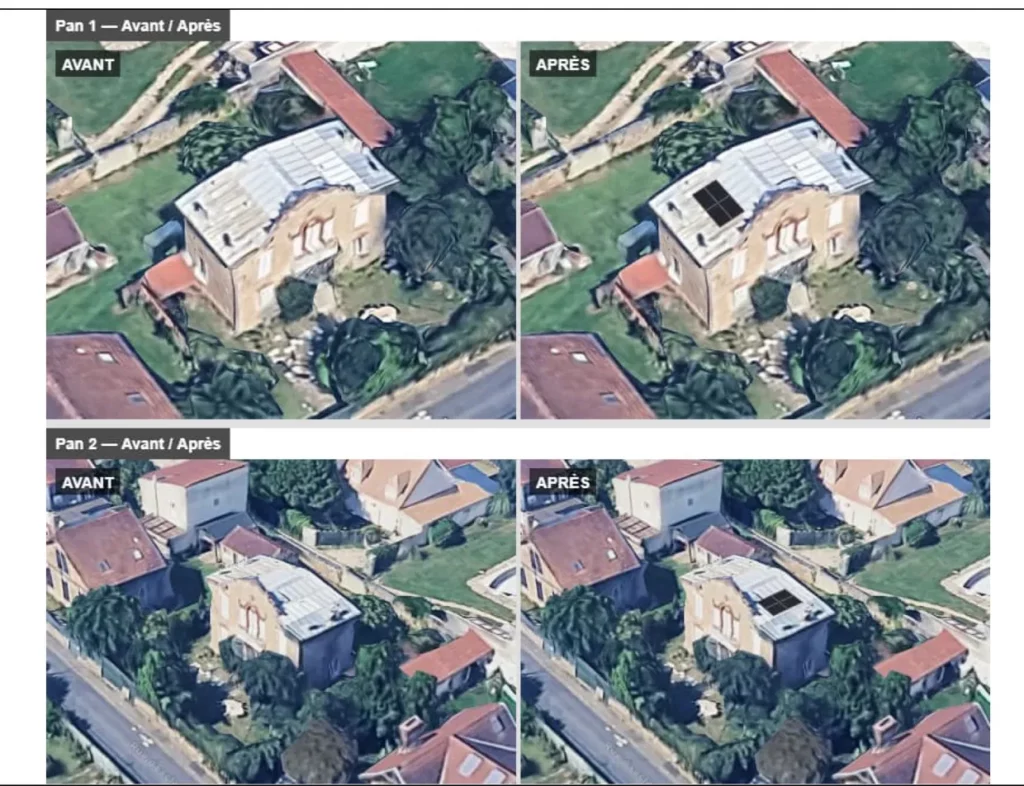

Si votre installation couvre deux pans de toit, l’application gère les deux pans via des onglets séparés (Pan 1 / Pan 2), chacun avec sa propre photo et son tracé. Par exemple vos pans sont orientés Est/Ouest. Vous voulez donc exploiter les 2 pans. Il est impossible de les voir sur la meme image. Vous prenez donc une image coté Est, une image coté Ouest. Vous dédiez le premier pan pour le coté Est, avec tracage du contour du toit et ajout du bloc PV. Ensuite vous sélectionnez le pan 2 et vous réiterez l’opération avec votre image côté Ouest. Si vous utilisez la fonction 2 pans l’application fusionnera les 2 pans en 1 seul visuel.
L’aide visuelle de DPT Solaire identifie les 6 éléments de l’étape avant/après : le choix du mode (vue aérienne ou vue photo), la gestion multi-pans, le chargement de la photo, le tracé du toit, le mode photo actif, et la configuration des modules PV.
Ce que l’instructeur vérifie
La cohérence avec le plan de toiture. Le nombre de panneaux, leur disposition (lignes × colonnes, paysage/portrait) et leur emplacement sur le toit doivent correspondre exactement au plan de toiture (DP4). Si le DP4 montre 4 panneaux en 1×4 paysage, le montage doit montrer la même chose.
L’impact visuel depuis l’espace public. L’instructeur évalue si les panneaux s’intègrent harmonieusement dans le bâtiment et son environnement. Des panneaux en surimposition sur un toit en tuiles classiques sont généralement bien acceptés. En revanche, en zone ABF ou SPR, l’Architecte des Bâtiments de France peut exiger des panneaux de couleur spécifique (souvent rouge terracotta ou Full black) ou une intégration au bâti.
La crédibilité du montage. Le montage n’a pas besoin d’être photoréaliste — les instructeurs savent qu’il s’agit d’une simulation. Mais il doit être suffisamment clair pour que la position, la taille et le nombre de panneaux soient identifiables sans ambiguïté.
Les erreurs qui font retarder votre dossier
Montage sans étiquette AVANT/APRÈS. Chaque côté de la page doit être clairement identifié. Sans étiquette, l’instructeur doit deviner quel côté montre l’état actuel et quel côté montre le projet — motif fréquent de retour.
Panneaux disproportionnés. Si les panneaux apparaissent trop grands ou trop petits par rapport au toit, le montage perd toute crédibilité. Les dimensions doivent être cohérentes avec la fiche module du DP4.
Photo de mauvaise qualité. Une photo floue, en contre-jour, ou qui ne montre pas le pan de toit concerné rend le montage inutilisable. Si le toit n’est pas visible sur la photo, passez par le mode vue aérienne.
Incohérence avec les autres pièces. Le montage DP5-6 est recoupé avec le plan de masse (DP2) et le plan de toiture (DP4). Toute incohérence entre les pièces (nombre de panneaux, orientation, emplacement) déclenche une demande de correction.
Oublier le deuxième pan. Si votre installation couvre deux pans de toiture, le montage doit montrer les deux. Un montage qui ne montre qu’un seul pan alors que le DP4 en déclare deux sera retoqué.
Quelle est la différence entre DP5, DP6, DP7 et DP8 ?
Les quatre pièces photographiques du dossier sont souvent confondues. Voici la distinction.
Les pièces DP5 et DP6 montrent le projet lui-même : DP5 est l’insertion du projet dans l’environnement (le montage avant/après), DP6 est l’impact visuel du projet vu depuis l’espace public. En pratique, elles sont combinées sur une seule page dans le dossier DPT Solaire.
Les pièces DP7 et DP8 montrent l’environnement sans le projet : DP7 est une photo de l’environnement proche (vue depuis les abords immédiats), DP8 est une photo de l’environnement lointain (vue depuis la rue ou le quartier). Ces photos montrent la maison dans son contexte mais sans les panneaux.
Les quatre pièces sont obligatoires dans un dossier complet. Pour voir comment elles s’articulent, consultez notre exemple de déclaration préalable commenté page par page.
→ Générer mon montage avant/après sur DPT Solaire
En résumé
| Élément | Détail |
|---|---|
| Pièces | DP5 — Insertion paysagère / DP6 — Impact visuel |
| Obligatoire | Oui, dans tous les cas |
| Contenu | Montage photo AVANT/APRÈS avec panneaux simulés |
| Photo requise | Façade montrant le pan de toit, prise en pied, bonne luminosité |
| Mode recommandé | Vue photo (projection perspective sur votre photo) |
| Mode alternatif | Vue aérienne (satellite IGN, sans photo nécessaire) |
| Erreur fréquente | Pas d’étiquette, incohérence avec DP4, photo sans vue du toit |
| Temps manuel | Plus d’une heure |
| Temps avec DPT Solaire | Quelques minutes |
Cet article a été rédigé par Nicolas Poizot, fondateur de DPT Solaire, l’application en ligne qui génère automatiquement les déclarations préalables de travaux pour les installations photovoltaïques.
